思旺電子推出Primary Side Regulator AC/DC開關電源管理IC－SE3910
2010-04-15
思旺電子推出Primary Side Regulator AC/DC開關電源管理IC－SE3910
目前，在100W以下電源方案中，一般都使用脈沖寬度調制（PWM）控制芯片來實現PWM的調制，開關控制模式相對直流工作模式有很高的工作效率，使用反激離線工作模式，提高了系統工作的安全性，非常適合應用在便攜式充電設備及電源適配器，比如，手機充電器，電源適配器等，因此，AC/DC PWM開關電源芯片在市場上的需求量非常大。不過傳統的AC/DC電源方案都是使用變壓器次級線圈反饋模式（Secondary Side Regulator簡稱：SSR）,變壓器次級反饋工作模式都需要低壓端的恒壓－恒流控制芯片協助完成電壓的轉換和實現恒流，此類應用方案增加了系統應用復雜程度，同時還增加系統方案的設計成本，鑒于傳統方案中的缺點，專業電源管理IC供應商思旺電子（Seaward Electronics Inc.）推出了一款變壓器原邊線圈反饋模式（Primary Side Regulator簡稱：PSR）的PWM控制芯片-SE3910。
SE3910是一個綠色模式PWM控制器芯片,是小功率AC/DC充電器,適配器及LED驅動方案的首選專用集成電路芯片;芯片為SOP－8封裝，PWM模式工作時開關頻率固定在40KHz,其內部集成了恒壓恒流控制模塊，應用方案使用變壓器原邊反饋模式（PSR），省略了傳統方案中的光耦合器、恒壓/恒流控制芯片及其周圍電路，大大簡化了芯片的應用成本，降低了系統應用的復雜度。
芯片設計時特別考慮了EMI，對開關頻率模塊特別設計有頻率抖動功能，每3.2ms的周期內按所設計的順序出現8種不同的開關頻率，將電磁干擾頻率譜轉移到一個相對較寬的頻率帶寬，從而達到優化系統EMI的目的。
同時SE3910的工作狀態使用多模式調節功能，在空載或輕負載時，芯片會自動進入PFM工作模式，保證電源系統輸入能量和輸出能量精確守恒，防止了輕載或空載時能量過大，當負載升高到芯片所設置的重載設計值時，芯片會控制系統自動進入PWM工作模式，大幅度的優化了系統的工作效率，使系統效率能夠達到80%以上，也減小了空載和輕載工作狀態下的輸出紋波。
芯片設計有軟啟動功能，很好的抑制了系統上電時的大電流，保護了電路板的損壞，減小了系統啟動時的大電流對系統功耗的影響;芯片還具有電源欠壓保護功能，LEB功能、過溫度保護功能等，最大程度的提高了芯片工作時的可靠性和安全性;芯片適合應用在5W及5W以下的電源方案中。
SE3910主要應用電路
輸出恒壓值的設計:
系統的恒壓實現原理是通過SE3910內的運算放大器將由變壓器負反饋的的輸出電壓信號在芯片F(xiàn)B PIN上的采樣值穩定在芯片所設置的ref的恒定值，ref 是芯片內部一個帶隙基準源模塊所輸出的恒定電壓為1.5V，從而達到穩定輸出電壓的目的。
其中
和
分別是變壓器副邊和次邊的匝數，
和
分別是二極管D6和D7的導通電壓，在粗略設計時可忽略二極管的電壓差，所以上式可簡化為：
輸出恒流值設計：
系統的恒流設計原理是通過設置Primary Side的峰值電流為恒定值，芯片的CS pin在恒流工作模式時，會被固定在最大值0.8V，0.8V除以R6的值就能將變壓器的原邊最大峰值電流設置在要求值，變壓器兩邊之間的電流比等于匝數的反比，再乘以反激時的占空比就能得到一個恒定的輸出電流。
上式中的
是變壓器原邊最大峰值電流，
，
是芯片設置的0.8V。
在選擇上述參數時需要電阻R3、R4、R6和變壓器的匝數比的精度要高，這些參數直接影響輸出恒壓和恒流的精度，其它器件基本上比較通用，只需要按照廠家提供的參數就可以。

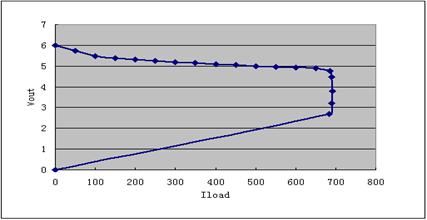

SE3910輸出特性曲線
SE3910的主要特點：
l 采用變壓器原變反饋模式（PSR），省略了傳統方案中外圍的光耦合器、恒壓恒流控制芯片及周圍器件，大幅度降低了系統成本。
l 芯片能多模式工作，確保系統達到了較高的工作效率。
l 小于50uA的系統啟動電流。
l 能達到較精確的恒壓和恒流值。
l 輸出有短路保護、溫度保護等。
l 小的待機功耗（Standby Power）。
l 寬的交流電壓供電范圍（85V~275V）。
包裝、定價和供應
思旺的SE3910采用SOP-8封裝。
關于思旺電子公司
思旺電子，是一個年輕而充滿活力的專門從事純模擬電路和數模混合集成電路設計的高新技術企業，設計電源管理器件的各種應用. 思旺的尖端產品應用于無線局域網和手機、數碼相機、手機、充電器、電腦、MPEG4、MP3、便攜DVD、閃存器件. 思旺的產品在美國硅谷和中國北京設計. 在臺北(臺灣)、北京(中國)、深圳(中國)、上海(中國)、舊金山(美國)設有銷售辦公室
